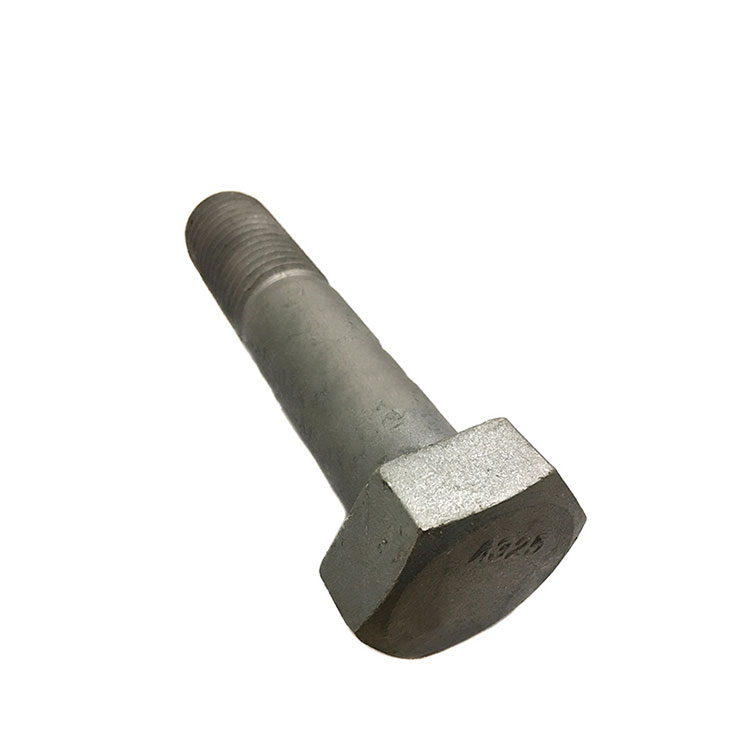

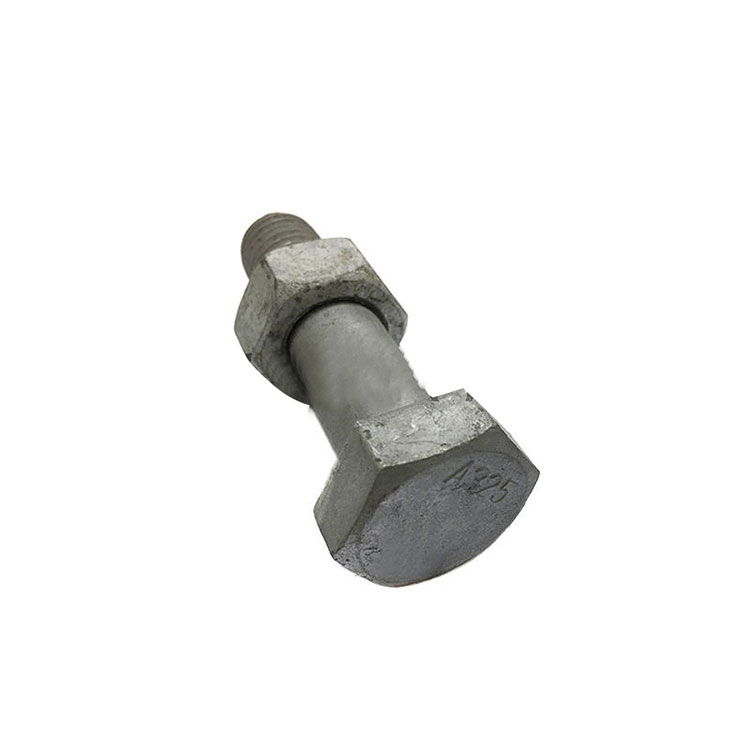

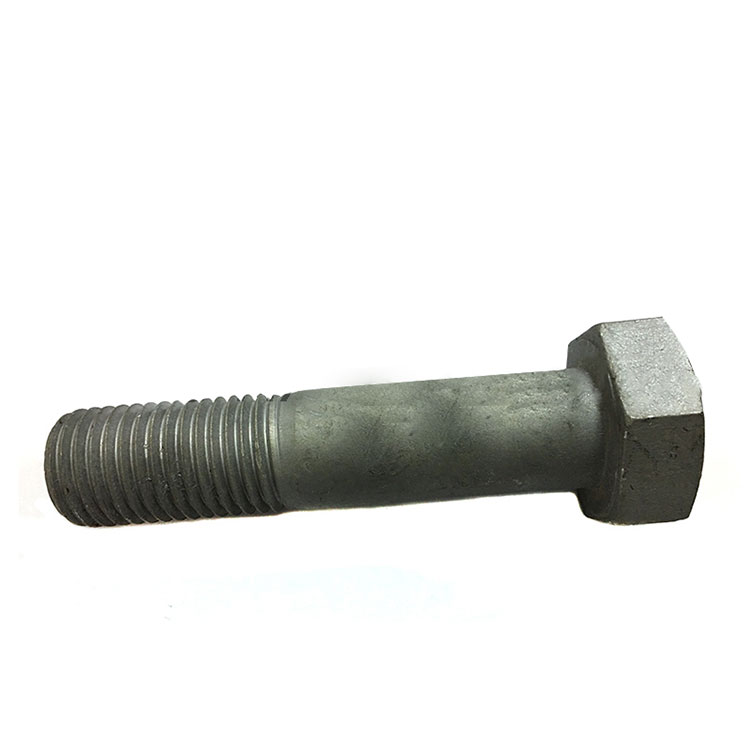

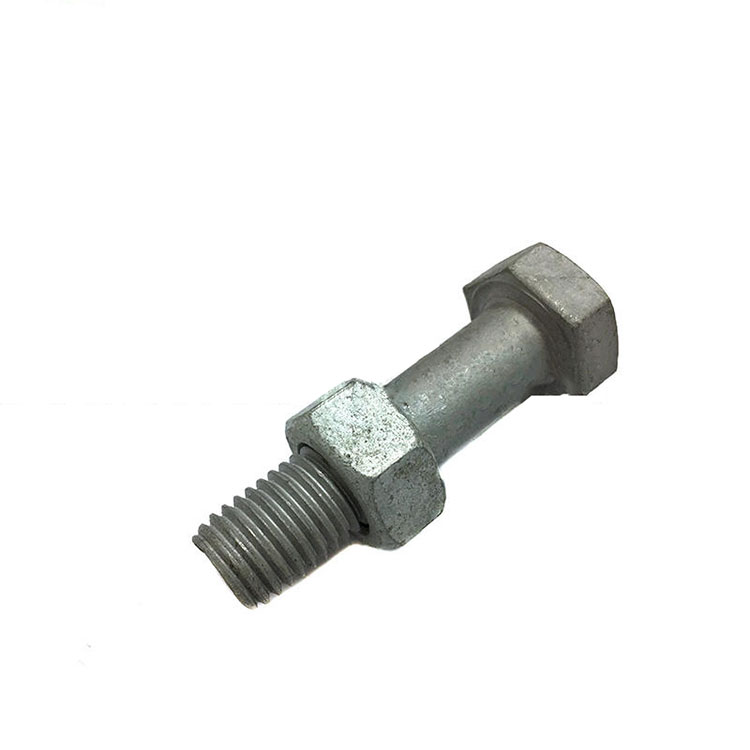

Zware zeskantbouten hebben een kop die groter is dan een standaard (afgewerkte) zeskantkop. Standaard zware zeskantbouten zijn gemaakt van koolstofstaal met een laag tot middelhoog koolstofgehalte. De grote kop biedt een groter draagoppervlak waardoor de klemkracht over een groter oppervlak wordt verdeeld.
Zware zeskantige structurele bouten zijn ontworpen voor structurele verbindingen van staal op staal. Daarom zijn ze doorgaans erg kort. De specificaties van de A325 en A490 zijn niet bedoeld voor algemene toepassingen, inclusief ankerbouten. Bij deze toepassingen moet vervanging van A449 door A325 en A354 klasse BD door A490 worden overwogen.
Zware zeskantige structurele bouten zijn ontworpen voor structurele verbindingen van staal op staal. De ASTM A325- en A490-specificaties omvatten zeer sterke, zware zeskantige structurele bouten van 1/2" diameter tot en met 1-1/2" diameter. Deze bouten zijn bedoeld voor gebruik in structurele verbindingen en hebben daarom een kortere draadlengte dan standaard zeskantbouten. De specificaties van de A325 en A490 zijn niet bedoeld voor algemene toepassingen.
De ASTM A490-specificatie omvat zware zeskantige structurele bouten van gehard en getemperd gelegeerd staal met een diameter van 1/2" tot en met 1-1/2" diameter met een treksterkte van minimaal 150 ksi. A490-bouten zijn qua toepassing en afmetingen vergelijkbaar met de zware zeskantige structurele bouten van de A325-zeskantschroeven, maar zijn gemaakt van gelegeerd staal in plaats van middelmatig koolstofstaal, wat resulteert in een sterkere bevestiging.
Tolerantie boutlengte | ||||
Nominale lengte, inch | Nominale maat, inch | |||
½ | 5⁄8 | 3⁄4 tot en met 1 | 11⁄8 tot 11⁄2 | |
Tot en met 6 inch. | -0,12 | -0,12 | -0,19 | -0,25 |
Ruim 6 inch. | -0,19 | -0,25 | -0,25 | -0,25 |
ZWARE ZESKANTBOUTEN - MECHANISCHE EIGENSCHAPPEN | |||
Cijfer | Maat | Treksterkte ksi min | Opbrengst ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | Tot 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Boutdiameter | D | F | C | H | T | |||||
Lichaamsdiameter | Breedte over flats | Breedte over hoeken | Hoogte | Draadlengte | ||||||
Max | Basis | Max | Min | Max | Min | Basis | Max | Min | Basis | |
½ | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
