De afschuifbouten zijn bevestigingsmiddelen met een zeer sterke stijfheidsverbinding. De afschuifbouten worden afgekort als cilindrische noppen (kaaskopbouten voor boogstiftlassen). De specificaties van de afschuifbouten zijn nominale diameter Ф10 ~ Ф25mm, de totale lengte van het laswerk vóór de 40 ~ 300 mm. De spijker heeft de bovenkant van de kop met de symbolen om het identificatiemerkteken van de fabrikant te maken, het gebruik van lasspijkers is zeer breed.
Shear Connector Studs zijn ontworpen om de betonplaat aan de stalen balken te bevestigen en om schuifbelastingen tussen de betonplaat en de stalen balk in composietconstructies te weerstaan. Hierdoor kunnen wij tot 1000 kg/m2 laden in plaats van de gebruikelijke belasting die veel minder is. Door de eenvoud bespaart de procedure tijd en dus ook geld.

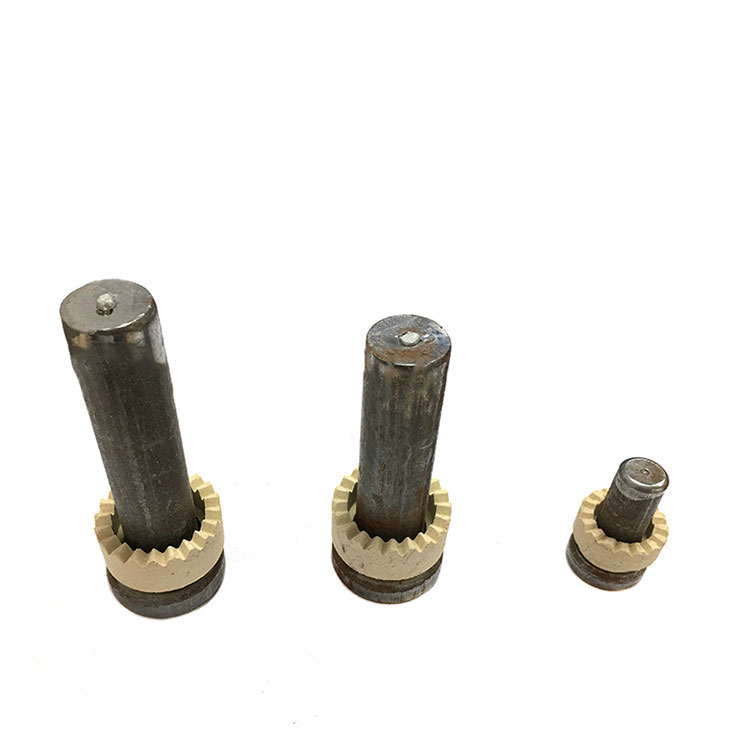

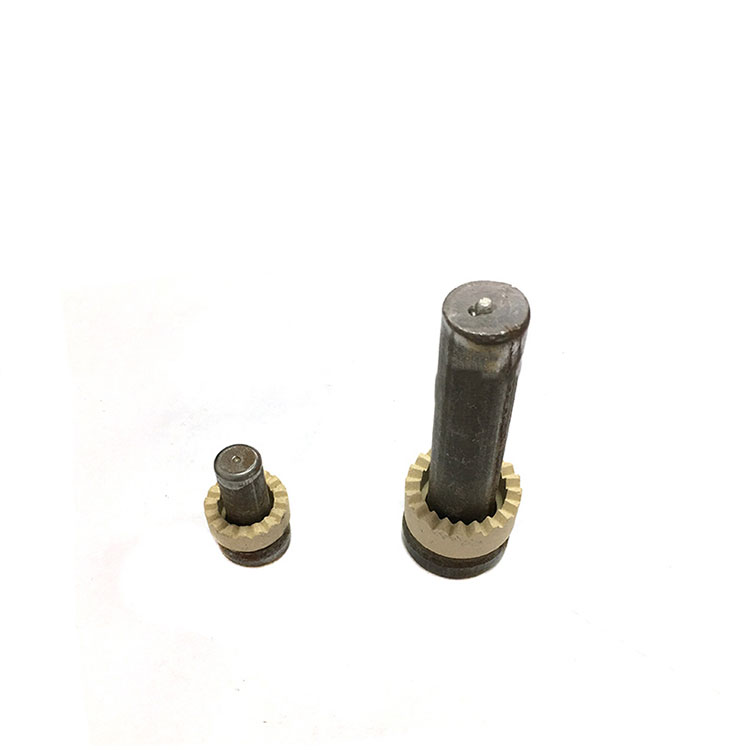

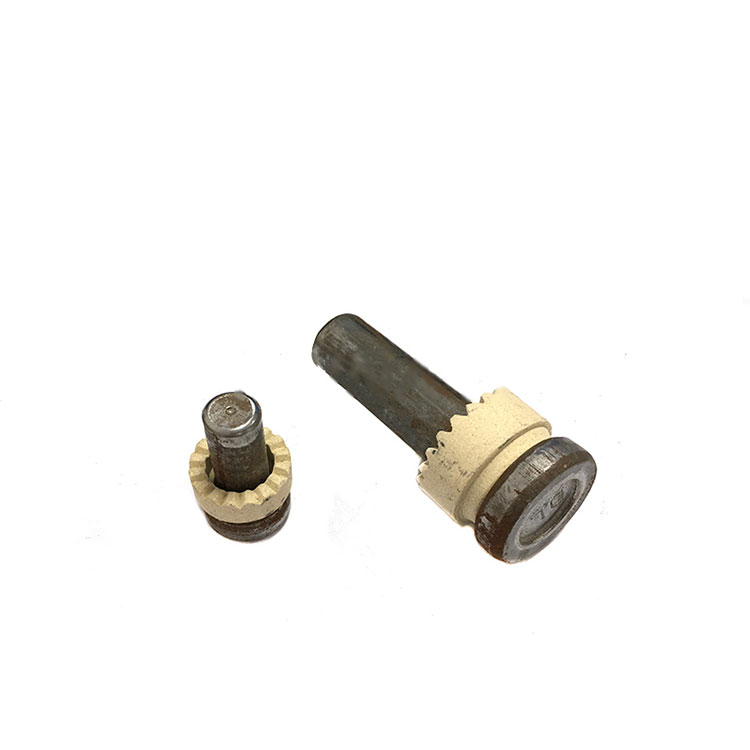

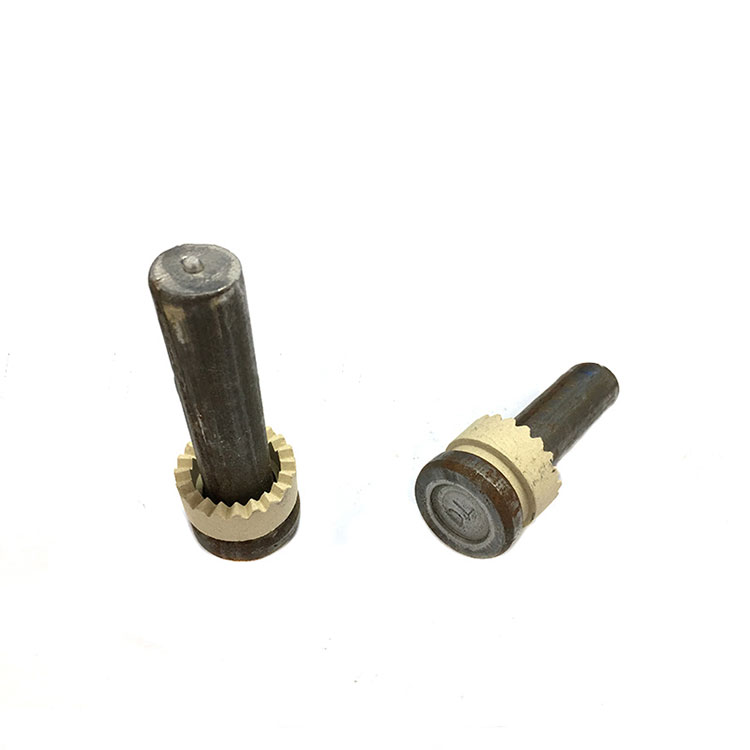

Keramische ferrule (keramische ring met schuifboutlassen) is bedoeld voor het lassen van connectoren met afschuifbouten, toegepast via stalen deklassen of keramische ferrule-boutlasprojecten met stalen balken. De keramische ferrules zijn gemaakt van cordieriet en zijn bestand tegen hitteschokken en hoge temperaturen zonder te smelten of te breken.
Het is een noodzakelijk onderdeel voor het lassen van breekbouten, ontworpen met de volgende functies:
◇De keramische adereindhulzen zorgen ervoor dat het lasverbindingspunt metaalwater gemakkelijk kan worden gevormd, waardoor de schuifconnectoren met stalen balk steviger en strakker kunnen worden aangesloten
◇Voorkom de schade aan de assemblage van stiftlaspistolen en laspistoolcomponenten zoals spijkerklauwen tijdens het laswerk met afschuifbouten.
◇Om de booglasspatten en rookschade aan werknemers te verminderen
keramische adereindhulzen worden geproduceerd volgens ISO13918: 2008-standaard met hoge hardheid en hoge temperatuurbestendigheid, kunnen het lasresultaat aanzienlijk verbeteren.
CILINDERKOP LASSEN |
|||||||
BOUTAFMETINGEN | |||||||
d | NOMINAAL | 10 | 13 | 16 | 19 | 22 | 25 |
MIN | 9.64 | 12.57 | 15.57 | 18.48 | 21.48 | 24.48 | |
MAX | 10 | 13 | 16 | 19 | 22 | 25 | |
dk | MAX | 18.35 | 22.42 | 29.42 | 32.5 | 35.5 | 40.5 |
MIN | 17.65 | 21.58 | 28.58 | 31.5 | 34.5 | 39.5 | |
d1 | 13 | 17 | 21 | 23 | 29 | 31 | |
h | 2.5 | 3 | 4.5 | 6 | 6 | 7 | |
k | MAX | 7.45 | 8.45 | 8.45 | 10.45 | 10.45 | 12.55 |
MIN | 6.55 | 7.55 | 7.55 | 9.55 | 9.55 | 11.45 | |
r | MIN | 2 | 2 | 2 | 2 | 3 | 3 |
WA | 4 | 5 | 5 | 6 | 6 | 6 |
Mechanische eigenschappen van afschuifboutconnector
Land |
Treksterkte |
Opbrengstpunt |
Verlenging percentage |
Samentrekking percentage |
BS EN ISO13918:2008 |
≥450 |
≥350 |
≥15 |
|
VS |
≥415 |
≥345 |
≥20 |
≥50 |
CHINA |
≥400 |
≥320 |
≥14 |
|
Chemische component van materiaal (%) |
||||||
Materiaal |
C |
En |
Mn |
P |
S |
Al |
ML15AL |
0,13-0,18 |
≤0,10 |
0,30-0,60 |
≤0,035 |
≤0,035 |
≥0,020 |
SWRCH18A |
0,15-0,20 |
≤0,10 |
|
